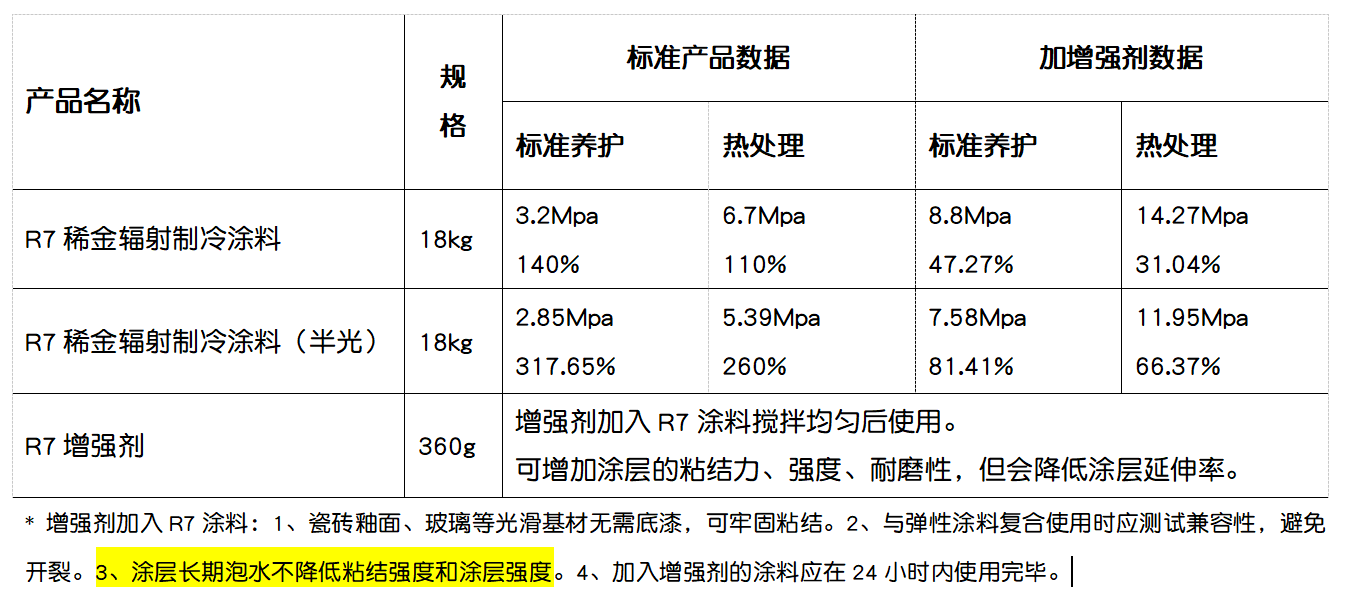

| 项目 | 指标 |
| 干膜时间 | 26℃,40%湿度时，表干2h，实干4h |
| 不透水性 | 0.3Mpa, 2h, 不透水 |
| 168h吸水率 | 3.5% |
| 反射率 | 91% |
| 发射率 | 94% |
施工环境、注意事项
1.环境温度低于5℃或施工后24h内温度可能低于0℃应禁止使用。
2.下雨或施工后24h内可能下雨应停止使用，或做好成品防护工作。
3.多道涂层施工应间隔4h，确保上道涂层干燥，且建议间隔 <48h。
4.施工完毕应做好成品防护工作，施工后7d内避免长期浸泡水。
基层处理
1.施工面上的灰尘、泥浆、油脂、污渍、青苔必须清除。
2.施工面上确保干净、干燥。
3.混凝土屋顶需平坦，如有需要先用砂浆修补平整。
4.混凝土等吸收性基材应预先用PAS底漆处理，增加基层硬度、强度、固化粉尘。
5.户外瓷砖釉面施工，应对砖缝修补后打磨、除湿，并采用渗透环氧封闭或专用的砖缝密封材料处理，避免后续砖缝处起泡。
施工
1.基层处理依照6.2步骤处理。
2.施工2道R7涂料，涂层厚度≥0.3mm。
3.如有需要，可在2层R7涂料间加一层抗裂布作中间夹层。
4.根据项目需要，可以调色后施工。
5.施工可喷涂、滚涂施工。
1.使用前应确保无沉淀、分层方可施工。
2.环境温度< 5℃，湿度> 80%应停止施工。
3.严禁加入各种有机溶剂及稀释剂，如：天那水、汽油等稀释。
4.基于我们过去的经验，涂层干燥15天后性能达到最佳状态，期间应避免极限性能测试。
5.结构形变系数较大的部位（如裂缝），建议采用菱形纤维布、六角纤维网格布配套，可降低复裂风险。
例：配套菱形纤维布的系统断裂延伸率为110%，比配套缝织聚酯布的系统延伸率大6.4倍
1.屋顶：混凝土屋顶、彩钢瓦屋顶、玻璃房、琉璃瓦屋顶的隔热装饰翻新。
2.外墙：各种基材外墙的防水、隔热、装饰翻新。
3.防水/耐磨：各种对耐水、耐磨有更高要求的屋顶防水、隔热翻新。
4.耐侯：可替代传统防腐面漆，耐侯性介于丙烯酸面漆和双组份聚氨酯面漆之间。
5.其它：可应用于各种工业设备，如电柜、料塔、管道、油罐、集装箱等隔热降温。
1.比普通的丙烯酸涂料真有更佳的耐紫外线能力。
2.涂层吸水率极低，耐水性能优异，满足各种屋面的耐水需求。
3.水性环保，低VOC气体排放，可连续施工作业。
4.涂层性能快速建立，极速抵御雨水禁泡。
5.高反射率、高发射率，并具有优异的耐污自洁性能。
18kg/桶
0.7~1.5kg/平方米
